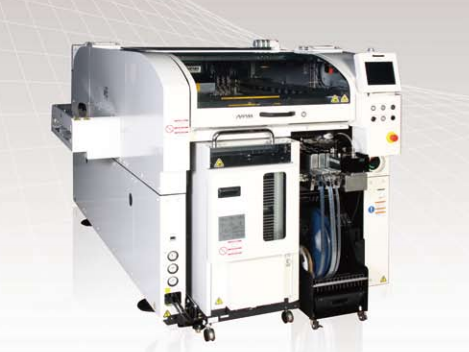

多功能贴片机松下NPM-TT2

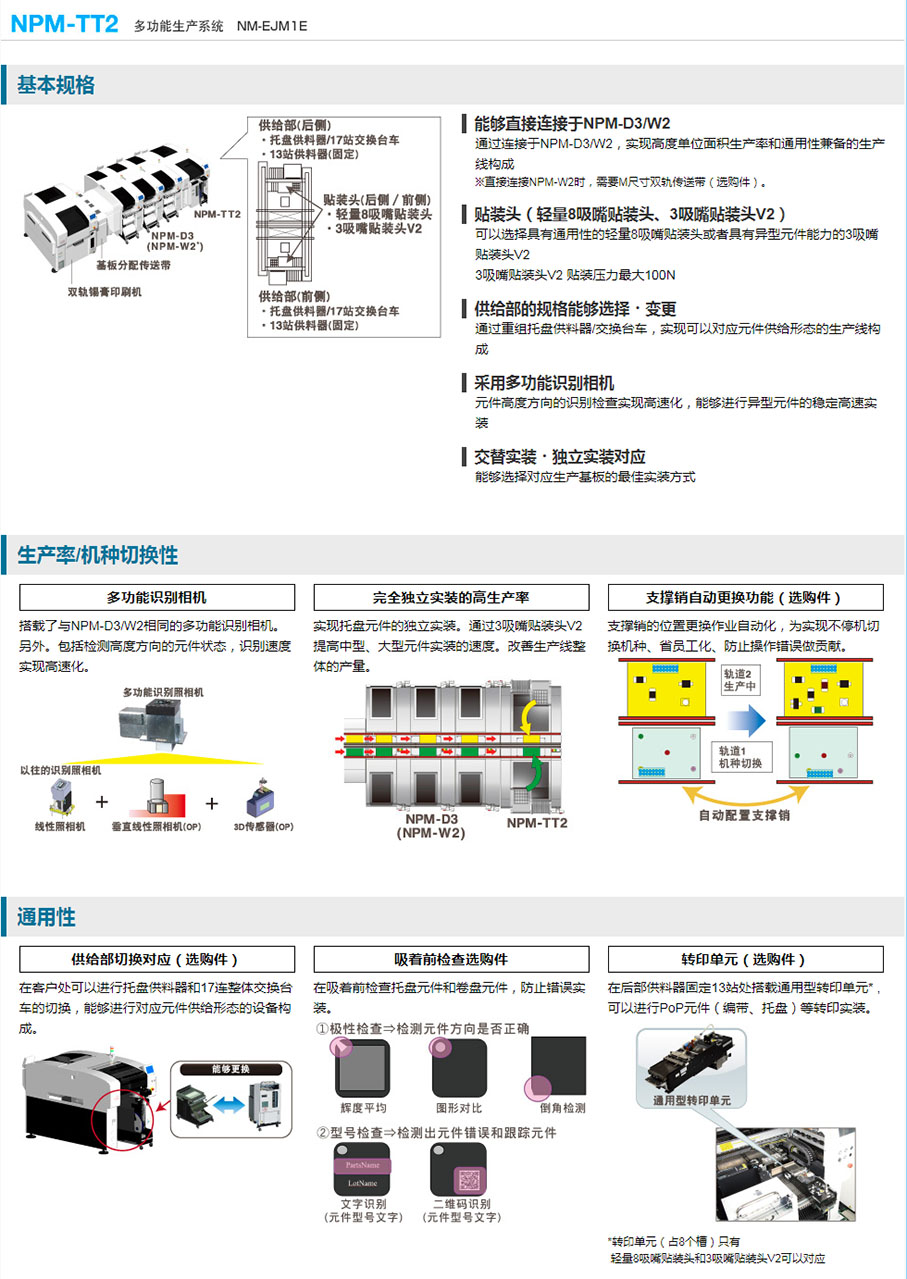

一、基本规格
1、能够直接连接于NPM-D3/W2
——（通过于连接于NPM-D3/W2，实现高度单位面积生产率和通用性兼备的生产线构成*直接连接NPM-W2时，需要M尺寸双轨传送带（选购件）。）
2、贴装头（8吸嘴贴装头、3吸嘴贴装头）
——（可以选择具有通用性的8吸嘴贴装头或者具有异型元件能力的3吸嘴贴装头）
3、供给部的规格能够选择.变更
——（通过重组托盘供料器/交换台车，实现可以对应元件供给形态的生产线构成）
4、采用多功能识别相机
——（元件高度方向的识别检查实现高速化，能够进行异型元件的稳实高速实装）
5、交替实装.独立实装对应
——（能够选择对应生产基板的最佳实装方式）
二、生产率/机种切换性
1、多功能识别相机
——搭载了与NPM-D3/W2相同的多功能识别相机。另外。包括检测高度方向的元件状态，识别速度实现高速化。
2、完全独立实装的高生产率
——实现托盘元件的独立实装。通过3吸嘴贴装头提高中型、大型元件实装的速度。改善生产线整体的产量。
3、支撑销自动更换功能（选购件）
——支撑销的位置更换作业自动化，为实现不停机切换机种、省员工化、防止操作错误做贡献。
三、通用性
1、供给部切换对应（选购件）
——在客户处可以进行托盘供料器和17连整体交换台车的切换，能够进行对应元件供给形态的设备构成。
2、大型元件对应
——能够进行各种大型异型元件的实装。
3、转印单元（选购件）
——在后部供料器固定13站处搭载通用型转印单元*，可以进行PoP元件（编带、托盘）等转印实装。
| 机种名 | MPM-TT2 | ||
| 基板尺寸 | PC尺寸 | 单轨式 | L 50mm*W50mm~L 510mm*W 590mm |
| 双轨式 | L 50mm*W50mm~L 510mm*W 300mm | ||
| M尺寸 | 单轨式 | L 50mm*W50mm~L 510mm*W 510mm | |
| 双轨式 | L 50mm*W50mm~L 510mm*W 260mm | ||
| 基板替换时间 | 单轨式 | 4.0 S（在基板反面没有搭载元件时） | |
| 双轨式 | 0 S 循环时间为4.0 S 以下时不能为0 S | ||
| 电源 | 三相AC 200，220,380,400,420,480 V，5.2 KVA | ||
| 空压源 | Min 0.5 MPa，200 L/min（A.N.R） | ||
| 设备尺寸 | W 1300mm*D 2798mm*H 1444mm | ||
| 重量 | 2690kg(只限主体：因选购件的构成而异） | ||
| 贴装头 | 8吸嘴贴装头（每贴装头） | 3吸嘴贴装头（每贴装头） | |
贴装 速度 | PC尺寸 | 18 000 cph（0.20 s/芯片） | 7200 cph（0.50 s/芯片） 5900 cph（0.61 s/芯片） |
| M尺寸 | 17 460 cph（0.21 s/芯片） | 6984 cph（0.52 s/芯片） 5723 cph（0.63 s/芯片） | |
| 贴装精度 | ±40 µm/芯片 ±30 µm/QFP 12mm~32mm ±40 µm/QFP 12mm以下 | ±40 µm/芯片 ±30 µm/QFP | |
| 元件尺寸 | 0402芯片~L 32mm*W 32mm*T 12mm | 0603芯片~L 150mm*W25mm（对角152）*T | |
| 元件供给 | 编带 | 编带宽：4~56/72 mm | 编带宽：4~56/72/88/104 mm |
前后托盘供料器规格：Max 52品种 前后交换台车规格：Max 120品种（编带宽度：4,8mm编带） | |||
| 杆状 | 前后托盘供料器规格：Max 6品种 | ||
| 前后交换台车规格：Max 14品种 | |||
| 托盘 | Max 40品种（前侧供给部：Max 20品种+后侧供给部：Max 20品种） | ||
速度已经精准度等值，会因条件而异
详细请参考《规格说明书》
1.只限主体
2.两侧延长传送带（260mm）贴装时W尺寸为1820 mm
3.标示尺寸是前后托盘供料器规格时的情况。前后交换台车规格时D尺寸为2893 mm
4.显示器，信号塔，天顶风扇盖除外
5.3吸嘴贴装头不可搭载在NPM-D3
6.0402芯片需要专用吸嘴和编带供料器
