型号：BTU Pyramax98

类型：回流焊

加工定制：是

用途：回流焊接

机架材质：钢架

工作台板材质：钢网

工作台尺寸：500mm

输送带材质：钢网

输送带尺寸：500mm

输送速度：0.7m/min

电源：380V/Hz

功率：13kW

外形尺寸：4600mm

重量：1480kg

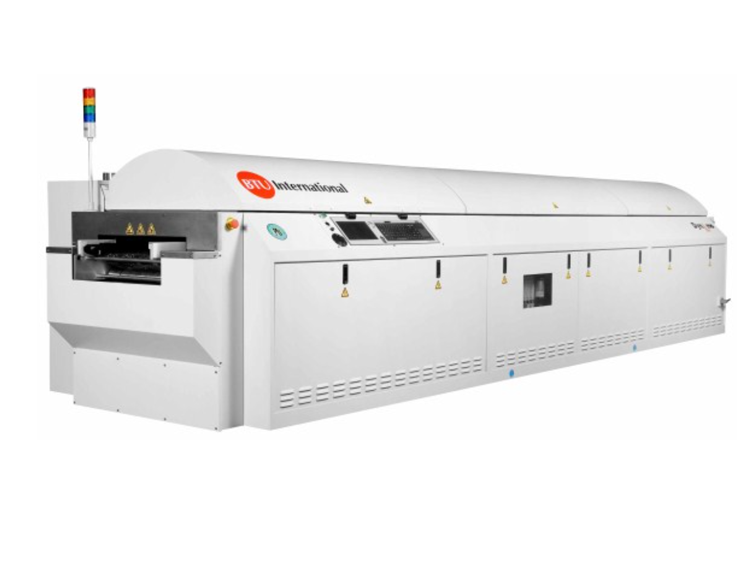

BTUPyramax系列回流焊炉主要有以下特点：

标准炉最高温度可达350oC，有很强的适应能力。

采用热风强制冲击对流循环，保证了系统的稳定性，可避免小型号器件的移动，所有系统参数都是可控的。采用强制对流技术，加热器具有快速的时间响应和精确的温度控制，热均匀性尤其出色。

各区上下加热器采用独立结构，加热器由三相电机、风机、开放式加热丝、控温热电偶、过热保护热电偶以及气体分配系统组成，系统温度响应非常快，温度均匀、重现性好。系统可快速升温，曲线转换所需时间很短。采用边对边气体循环，避免各区温度和气氛干扰。由于采用热风强制对流冲击热传导技术，加热效率很高，对于较大、较重的PCB板有很强的适应能力。采用全热风强制对流、边对边气体循环，避免各区温度和气氛干扰。

BTU回流焊炉的每个加热区长度是相等的，这样的结构经实践检验是合理、实用、调整温度曲线更方便。

BTU的导轨传动设计具有质量轻，表面积小，吸收热量小的特点。这将使得从加热器的热风温度与加热区的实际温度尽可能地接近，因此不需要轨道加热器。链条和轨道传送的设计在炉子两端的转弯角度大，卡链的机会大大减小。链条带有自动润滑功能。

BTU炉加热器优越的加热效率依赖于BTU特有的强制对流技术和边到边气体循环技术。独立的加热单元将热气体压过气体分配孔板，形成最优化的对流。由于加热器的快速响应，对于PCB板的大小和质量影响造成的温度偏差自动快速补偿。采用先进的PID运算方法控制温度，控温精度很高。由于各区的控温热电偶和过热保护热电偶接近PCB板，所以控制软件中显示的温度很接近PCB板的实际温度。

BTU采用开放式加热元件（电阻丝）加热,强制对流、360度环绕排列，表面积大，因而散热面积大，与模块式加热器相比，响应速度最快,热效率高，因此温度恒定、更均匀。

优越的热控制性能和热均匀性

优良的区与区之间温差性能

升温迅速，热量补偿快。由于加热器的快速响应，对于PCB板的大小和质量影响造成

的温度偏差自动补偿。

加热元件寿命更长。

节约能源。稳定运行时加热功率仅需20-30%左右。

设备各区均具有互相独立控温和过热保护系统。

自动化程度高，控制软件采用BTU的Wincon软件，在Windows环境中运行，操作方便、直观。

产能大，系统运行稳定，减少了关机维修时间。

链条宽度为18英寸，连续可调。

Wincon控制软件包具有强大数据处理功能，能够实时监控和收集工艺参数，如温度、带速、功率、报警等各种工艺参数。
