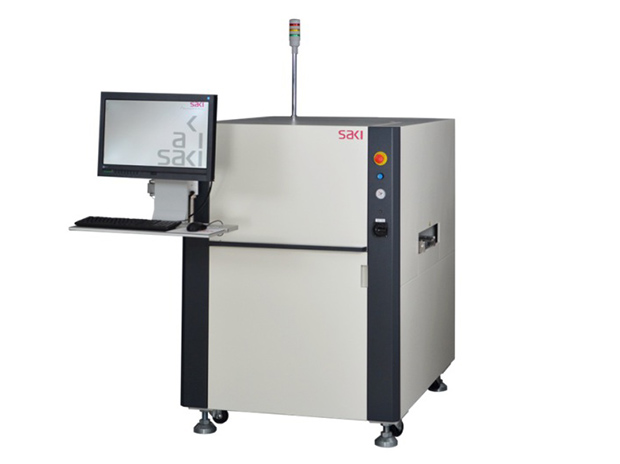

SAKI在线在线AOI自动光学检测仪BF-3Di功能简介：

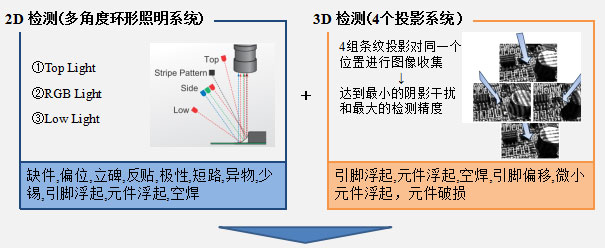

1.1 投影系统原理 - 2D + 3D 检测

SAKI在线在线AOI自动光学检测仪BF-3Di可以同时获取2D和3D的图像

全板3D检测

SAKI在线在线AOI自动光学检测仪BF-3Di使用条纹光投影的相位系统可以计算出精确的高度信息.这是其他技术难以实现的.

4方向条纹光投影技术

用4个方向的投影对元件进行检测.多角度的条纹光可以避免阴影对检测结果的影响.

如果使用2组投影,高元件产生的遮挡,会影响到部分区域的高度检测.BF-3Di使用4个方向的投影,在有高元件的区域,可以使用其他角度的投影系统完成高精确度的高度检测.

SAKI在线AOI完美对应各种元件类型

SAKI在线在线AOI自动光学检测仪BF-3Di使用多组条纹光系统.通过投射宽窄模式的黑白条纹光，可以稳定地精确测量出各种类型元件的高度信息.例如:0402mm元件,黑色的IC本体,以及镜面材质的元件.

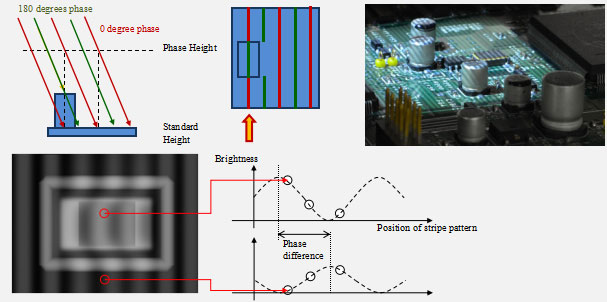

1.2/BF-3Di在线AOI 投影的原理

1.2.2 最大的测量高度: 20mm

BF-3Di在线AOI从一般的焊点到连接器,全部可以精确测量高度测量达到了 20mm,PCB上有很多不同的元件需要检测.BF-3Di可以检查自密脚IC锡点到钽电容等高度元件,高度测量的范围覆盖面广,从而可以达到全板3D的高度测量.

2.1 SAKI在线AOI创新技术 – 微小元件的检测

完美的0402mm Chip 元件检测微小元件的应用是未来SMT行业的一个趋势, BF-3Di 的检测能力可以完美应对0402mm元件的缺件,偏位,浮起等不良类型的检测要求. BF-3Di可以通过高度的测量完美应对传统2D AOI在焊后遇到的所有检测难点，达到稳定的精确测试.
